フィールドデーコンテスト参加
2020.07.28
来る8月1日（土）18時から2日（日）12時まで開催されるフィールドデーコンテストにクラブとして参加します。
参加者は今のところ，6局です。移動場所は，岩倉市内のたんぼ道です。
3.5MHzから1200MHzまで各バンドで運用予定です。
熱中症対策，新型コロナ対策をしながら，事故のないように無線を楽しみたいと思います。
参加者は今のところ，6局です。移動場所は，岩倉市内のたんぼ道です。
3.5MHzから1200MHzまで各バンドで運用予定です。
熱中症対策，新型コロナ対策をしながら，事故のないように無線を楽しみたいと思います。
2020.07.28 23:47
|
24MHz同軸トラップ
2020.07.06
WARCバンドに出たいので，24MHzの同軸トラップを作ってほしいとクラブ員から要望がありました。
さっそくトラップ製作にかかります。まず，VE6YPのCoaxial Trapsで同軸トラップの設計をします。手持ちにあるのは，3C2Vケーブル。45φの雨どいパイプに巻きます。計算結果は以下のようになりました。

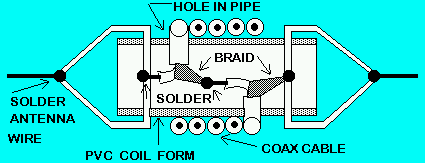

同軸トラップは次のような接続です。
(Coaxial TrapsのHelpより)
設計より少し多く巻いて，ディップメーターで共振周波数を確認します。多く巻いてある分，共振周波数が低くなっているので，同軸ケーブルを剥いでいき目的に周波数でディップするように調整します。
同軸トラップが完成しました。
これを24MHzダイポールの両端に取り付け，外側に18MHz用のエレメントをつけ足せば，24/18MHz2バンドのダイポールができあがります。もちろん，10MHzのエレメントをつければ，24/10MHzの2バンドになります。(NTC)
さっそくトラップ製作にかかります。まず，VE6YPのCoaxial Trapsで同軸トラップの設計をします。手持ちにあるのは，3C2Vケーブル。45φの雨どいパイプに巻きます。計算結果は以下のようになりました。
同軸トラップは次のような接続です。
(Coaxial TrapsのHelpより)
設計より少し多く巻いて，ディップメーターで共振周波数を確認します。多く巻いてある分，共振周波数が低くなっているので，同軸ケーブルを剥いでいき目的に周波数でディップするように調整します。
同軸トラップが完成しました。
これを24MHzダイポールの両端に取り付け，外側に18MHz用のエレメントをつけ足せば，24/18MHz2バンドのダイポールができあがります。もちろん，10MHzのエレメントをつければ，24/10MHzの2バンドになります。(NTC)
