ブラインドハムのツール(バッテリーチェッカー)
2020.03.27
当クラブには,ブラインドハムの方がいらっしゃいます。「アマチュア無線があるから,生きていられる。」と少し大げさにおっしゃいますが,無線が生きがいの一つになっているのでしたら,とてもうれしいことですし,クラブとしてサポートをできる限り行っていこうと思っています。
先日,この方のお家にお邪魔したとき,けっこうな量の乾電池が転がっていました。電池がないとラジオが聴けなくなるので,用心のために多めに買っているのだとか。でも,視力がないので,乾電池が使えるのか否かを判別するのは難しいことです。もし,音でそれが判別できるものがあれば,少しでも役に立つのではと,さっそくその手の得意な局に声をかけました。そうしたら,回路を考えて,基板を作り部品を乗せて作ってくれました。

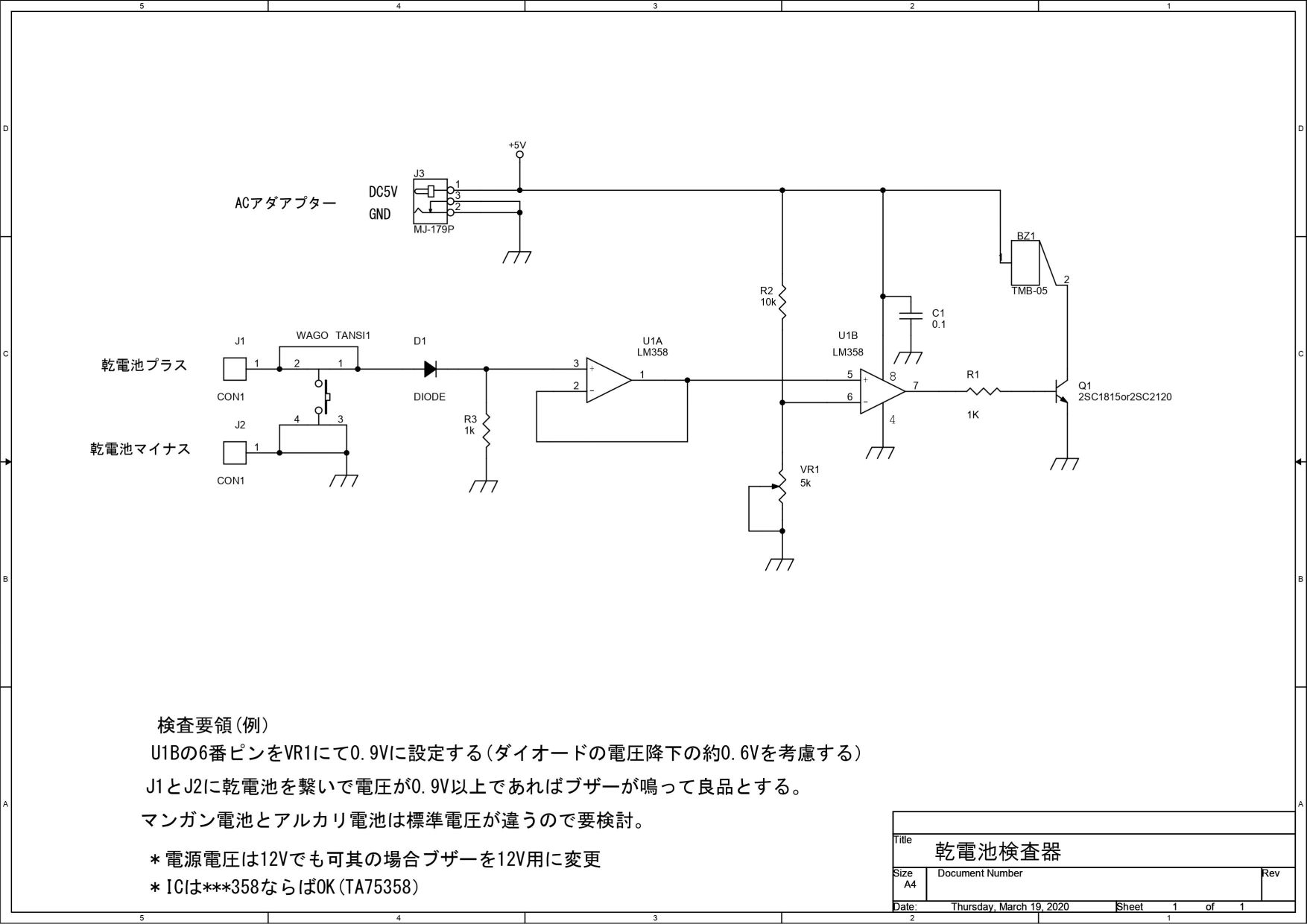

回路は,オペアンプを使ったコンパレータ(2つの電圧を比較して,どちらが大きいかで出力を切り替える)だそうです。1.2Vで切り替わるようにVRを合わせておきます。1.2Vあれば,ブザーが鳴るという仕組みです。

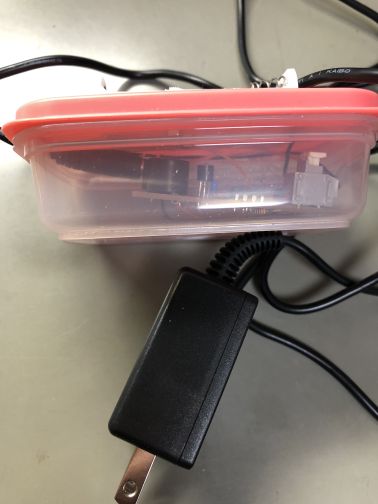

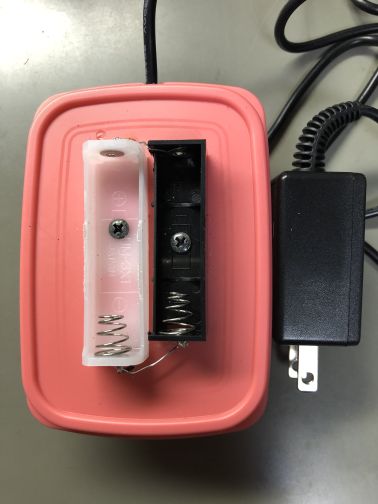

100円ショップで売っているおかず入れに,単三と単四の電池ホルダーを付けました。単四のホルダーは一つのみのものが手に入らなかったので,2つ直列になるホルダーを真ん中で切断して取り付けました。(ホルダーを留めるビスは皿ねじに変更する予定)
テストしてみると,元気な電池はピーと音がなります。元気のない電池はブザーが鳴りませんので,もう少し配慮が欲しいところです。音が鳴らないのは,本当に元気がない電池なのか,それとも入れ方が悪くて鳴らないのかは視力障害の方には気づくことができないからです。
さらに,欲をいうと,1.2Vというのは,マンガン電池やアルカリ電池などのような電池を判断する目安の電圧です。ニッカドなどの充電して使う電池は1.0Vぐらいで充電すると本で読んだことがありますので,もう少し低い電圧にセットする必要があります。
先日,この方のお家にお邪魔したとき,けっこうな量の乾電池が転がっていました。電池がないとラジオが聴けなくなるので,用心のために多めに買っているのだとか。でも,視力がないので,乾電池が使えるのか否かを判別するのは難しいことです。もし,音でそれが判別できるものがあれば,少しでも役に立つのではと,さっそくその手の得意な局に声をかけました。そうしたら,回路を考えて,基板を作り部品を乗せて作ってくれました。
回路は,オペアンプを使ったコンパレータ(2つの電圧を比較して,どちらが大きいかで出力を切り替える)だそうです。1.2Vで切り替わるようにVRを合わせておきます。1.2Vあれば,ブザーが鳴るという仕組みです。
100円ショップで売っているおかず入れに,単三と単四の電池ホルダーを付けました。単四のホルダーは一つのみのものが手に入らなかったので,2つ直列になるホルダーを真ん中で切断して取り付けました。(ホルダーを留めるビスは皿ねじに変更する予定)
テストしてみると,元気な電池はピーと音がなります。元気のない電池はブザーが鳴りませんので,もう少し配慮が欲しいところです。音が鳴らないのは,本当に元気がない電池なのか,それとも入れ方が悪くて鳴らないのかは視力障害の方には気づくことができないからです。
さらに,欲をいうと,1.2Vというのは,マンガン電池やアルカリ電池などのような電池を判断する目安の電圧です。ニッカドなどの充電して使う電池は1.0Vぐらいで充電すると本で読んだことがありますので,もう少し低い電圧にセットする必要があります。
